川土微電子CA-IS2062A 超小型化、內置DC-DC轉換器的2.5kVRMS隔離式CAN收發器新品發布！
01產品概述
CA-IS2062A 是一款隔離式控制器局域網（CAN）收發器， 內部集成 DC-DC 轉換器，省去了外部隔離電源，有效節省系統空間和簡化設計。該器件提供較高的電氣隔離等級并具有優異的性能，可以滿足工業應用的需求。器件內部的邏輯輸入與輸出緩沖器之間通過二氧化硅（SiO2） 絕緣柵隔離，能夠承受高達 2.5kVRMS（1 分鐘）的隔離電壓以及±150kV/μs 的典型共模瞬態抗擾度。絕緣柵阻斷了邏輯側與總線側的地環路，有助于降低端口間地電勢差較高的噪聲，確保數據的正確傳輸。
CA-IS2062A 邏輯側的 DC-DC 轉換器電源 VDDP 采用+5V 單電源供電，邏輯電源 VDDL 支持 2.5V 到 5.5V 供電范圍，VDDL 和 VDDP 分開可以使用不同電壓供電，方便和低壓控制電路的信號交互。若 VDDL 使用 5V 電源供電，可以直接和 VDDP 共用一個外部電源。器件的總線側 VISOOUT由內部 DC-DC 轉換器產生 5V 輸出電壓，為總線側 CAN 收發器電源 VISOIN 供電，應用中需要把 VISOOUT 和 VISOIN直接短接。
CA-IS2062A 的 CAN 收發器支持高達 5Mbps 的傳輸速率 （CAN FD），并在總線端口（CANH/CANL）提供限流保 護、熱關斷保護以及高達±42V 的故障電壓保護，驅動器顯性超時保護則可避免由于控制器錯誤或 TXD 輸入故 障而導致的總線閉鎖。此外，該器件的 CAN 接收器輸 入具有±30V 的共模輸入范圍（CMR），遠遠超出 ISO 11898-2 規范定義的 –2V 至 +7V 的范圍，支持可靠的數據通信。
02產品特性
? 符合 ISO 11898-2:2016 物理層標準 ? 支持高達 1Mbps 經典 CAN 和 5Mbps 的 CAN FD （靈活數據速率） ? 集成 DC-DC 轉換器，為總線側提供 5V 隔離供電 ? 集成保護功能支持可靠的數據通信 - 總線故障保護電壓范圍：±42V - 總線共模輸入電壓范圍：±30V - 驅動器顯性超時保護避免總線閉鎖，允許最低 傳輸速率為 4.4kbps - 熱關斷保護和總線端口限流保護 - 未上電時總線引腳為高阻態，理想無源特性 - VDDP 和 VDDL 電源欠壓保護 ? 邏輯側電源 VDDL 支持 2.5V 到 5.5V 供電范圍 ? 擴展工業工作溫度范圍：–40°C 至 125°C ? 高共模瞬態抗擾度：±150kV/μs（典型值） ? 低環路延時：165ns（典型值），255ns（最大值） ? LGA16 超緊湊型封裝 ? 額定工作電壓下隔離柵壽命>40 年 ? 提供 2.5kVRMS（1 分鐘）的隔離耐壓等級
目前，川土微電子超小型化三合一系列產品已量產：CA-IS2092A 低EMI帶隔離電源的隔離RS-485/RS-422、CA-IS2631HA 帶隔離電源的超小型數字隔離器。該系列產品具有以下核心優勢：
1）高集成度，三合一集成；

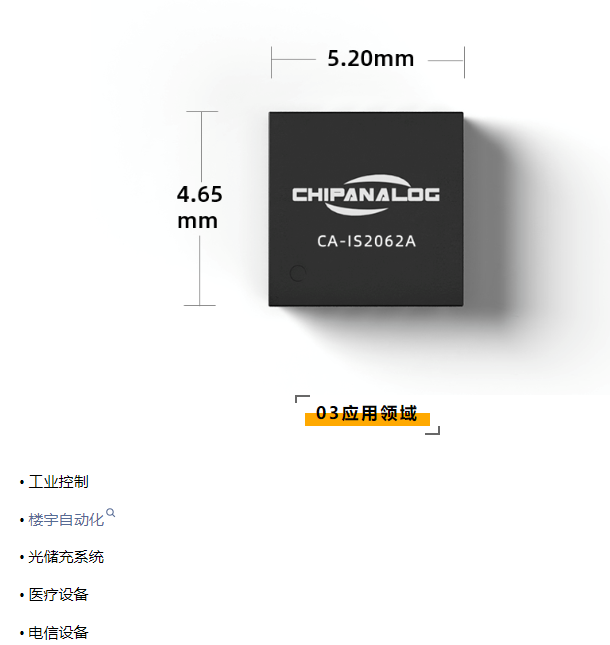

2）超小型化封裝，外形4.65mmx5.20mm，超薄，厚度僅1mm；
3）高轉換效率；
4）高性價比，成本與分立方案相當，徹底顛覆現有復雜的分立方案。
