繼在手機、POS 機等市場成功推出降壓型開關充電管理芯片（Buck Charger）SGM41513 系列及升壓型開關充電管理芯片（Boost Charger）SGM41528 之后，圣邦微電子再次推出了適用于筆記本電腦、掃地機器人、電動工具、無人機、藍牙音箱等 1 至 4 節串聯鋰電池應用場景的升降壓型開關充電管理芯片（Buck-Boost Charger）SGM41570 系列產品。

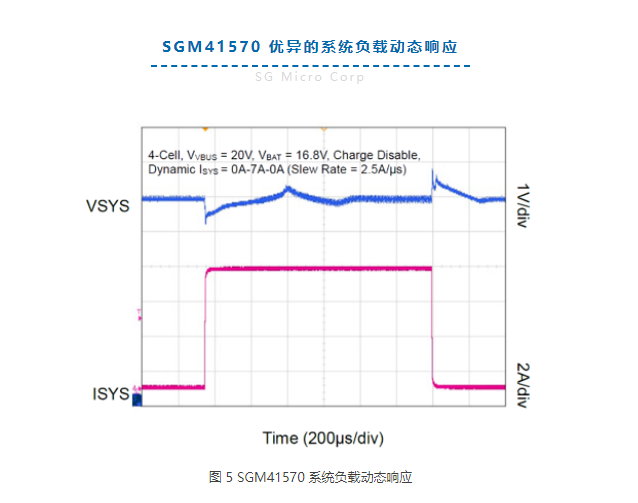

筆記本電腦充電是圣邦微電子近年來重點關注的市場方向之一，而 SGM41570 是圣邦微電子首顆應用在該市場端的 NVDC 架構、高效率、大電流、升降壓型開關充電管理控制器芯片。SGM41570 系列產品在充電效率、OTG 放電效率、系統瞬態響應等多個關鍵指標上均表現優異，一經推出就受到多個行業尖端客戶的積極認可，并在《EE Times》與《EDN》出版集團 ASPENCORE 臺灣地區與亞洲團隊主辦的第三屆“亞洲金選獎（EE Awards Asia）”評選中獲得“2023 年度最佳電源管理芯片”獎項。該系列產品包含支持 SMBus 接口的 SGM41570 和支持 I2C 接口的 SGM41573 兩顆芯片。
SGM41570 電氣特性
SG Micro Corp
輸入耐壓：30V；
輸入工作電壓：3.58V 至 24V；
充電電流：64mA 至 8128mA，64mA 步進；
電池電壓：1.024V 至 19.2V，8mV 步進；

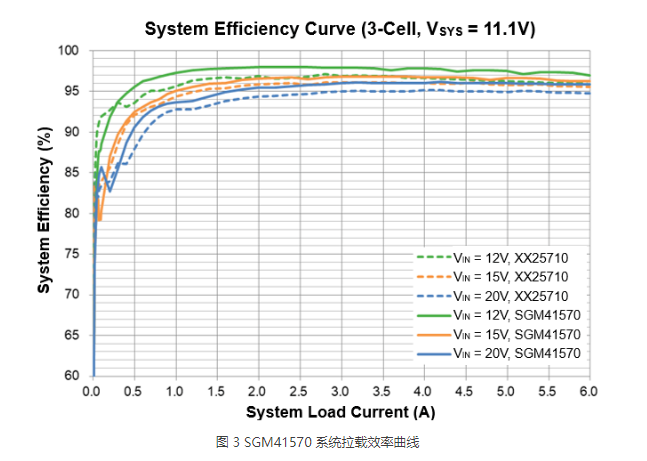

系統效率：97.9%@2A，12V 輸入，3-Cell；
反向模式 OTG 電壓：3V 至 20.56V，8mV 步進；
最大反向模式 OTG 電流：6.35A；

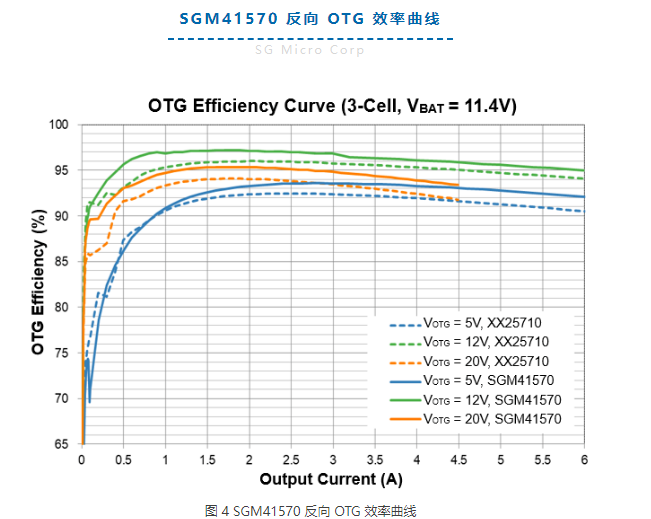

OTG 放電效率：97.15%@2A，12V 輸出，3-Cell；
完整的涓流、預充、恒流、恒壓充電流程；
支持 USB2.0/3.0/3.1/USB-PD 輸入；
支持直通模式；
輸入電壓、輸入電流動態功率跟蹤；
適配器最大輸入電流跟蹤功能；
NVDC 功率路徑管理；
12-Bit ADC 監測各電壓、電流數據；

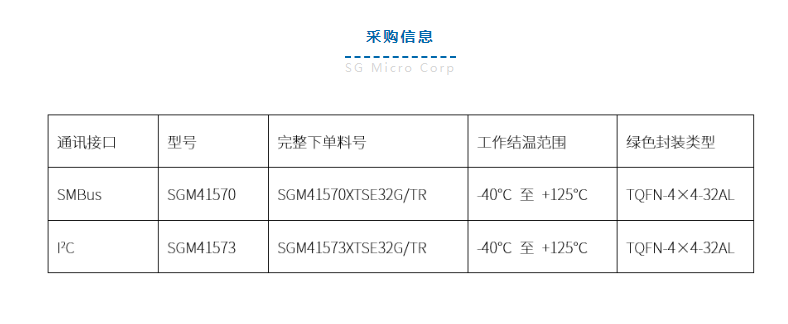

SMBus（SGM41570）及 I2C（SGM41573）接口可選；
高精度滿充電壓；
高精度恒流電流；
過熱、過流、過壓、短路等多重安全保護；

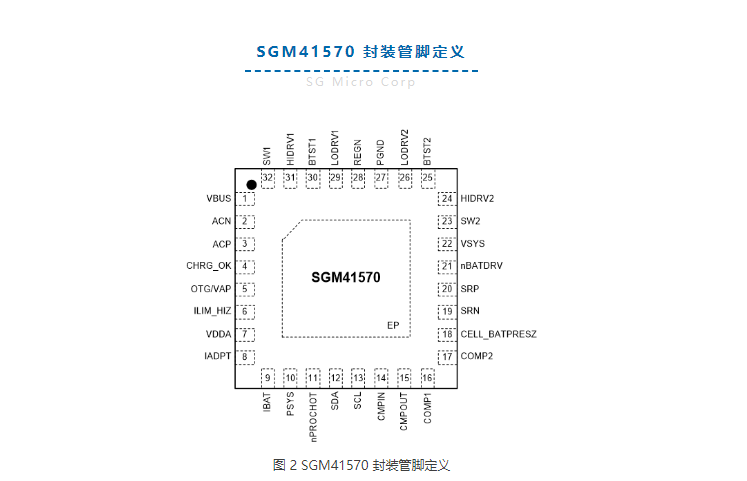

符合環保理念的 TQFN-4×4-32AL 綠色封裝。

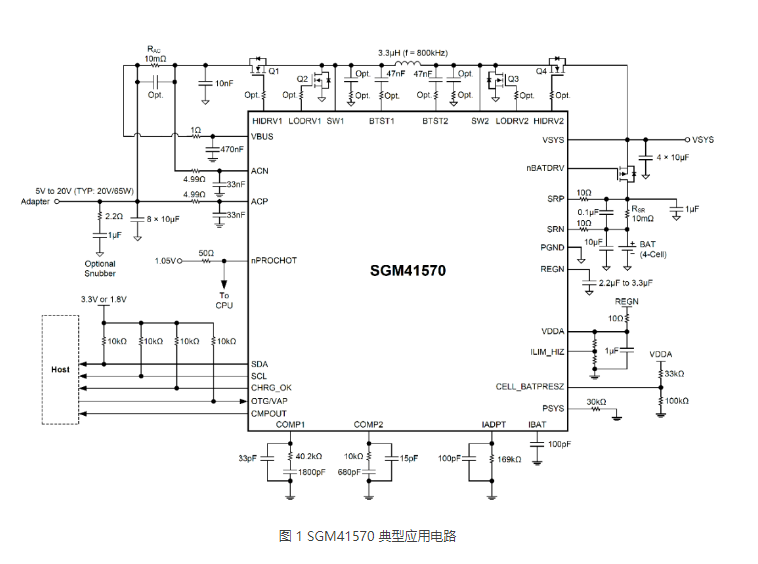

SGM41570 典型應用電路

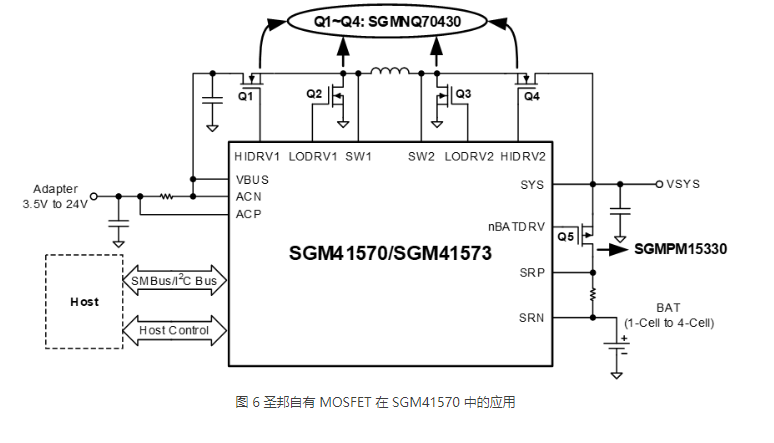

SGM41570 配合使用圣邦自有 MOSFET
SG Micro Corp
SGM41570 是功率 MOSFET 外置的升降壓型充電管理控制器，可靈活搭配使用多種市面上常見的 MOSFET，如與圣邦微電子新增 MOSFET 產品線中的高速開關器件 SGMNQ70430 及小體積低內阻開關器件 SGMPM15330 配合使用，歡迎咨詢選用。
